小紅書某區域分部新建機房布線施工案例
項目類型：新建機房綜合布線施工
項目地點：小紅書某區域分部辦公樓
一、背景介紹
提到“小紅書”，大家想到的是種草筆記、生活方式分享。但作為一家DAU（日活躍用戶）過億的互聯網公司，小紅書的背后是龐大的網絡基礎設施支撐。
隨著團隊規模快速擴張，小紅書某區域分部搬遷至新的辦公場地。新場地面臨一個關鍵問題：原辦公區沒有獨立機房，網絡設備分散在各處，無法滿足業務擴張對穩定性、安全性和集中管理的要求。
為此，小紅書該區域總部決定從零建設一個標準化的網絡核心機房。我們有幸成為本次項目的施工方，負責機房綜合布線的全流程施工。
二、項目需求（客戶原話還原）
三、施工方案
3.1 前期規劃與設計
進場前，我們與客戶充分溝通，完成了以下工作：
現場勘測新辦公區建筑結構，確定機房位置（選擇靠近建筑核心、遠離水源及電磁干擾的區域）
規劃機房布局：設備區、配線區、配電區分離
統計工位數量及分布，設計信息點布局圖
設計全鏈路路由：機房配線架 → 弱電間 → 工位信息點
與客戶確認施工周期，確保不影響入駐進度
3.2 新建機房施工（從零建設）
3.2.1 機房基礎設施
機房規格：
面積：約 [25] 平方米
機柜：5臺42U標準服務器機柜 + 2臺網絡機柜
地面：防靜電地板鋪設
墻面：防塵防潮處理

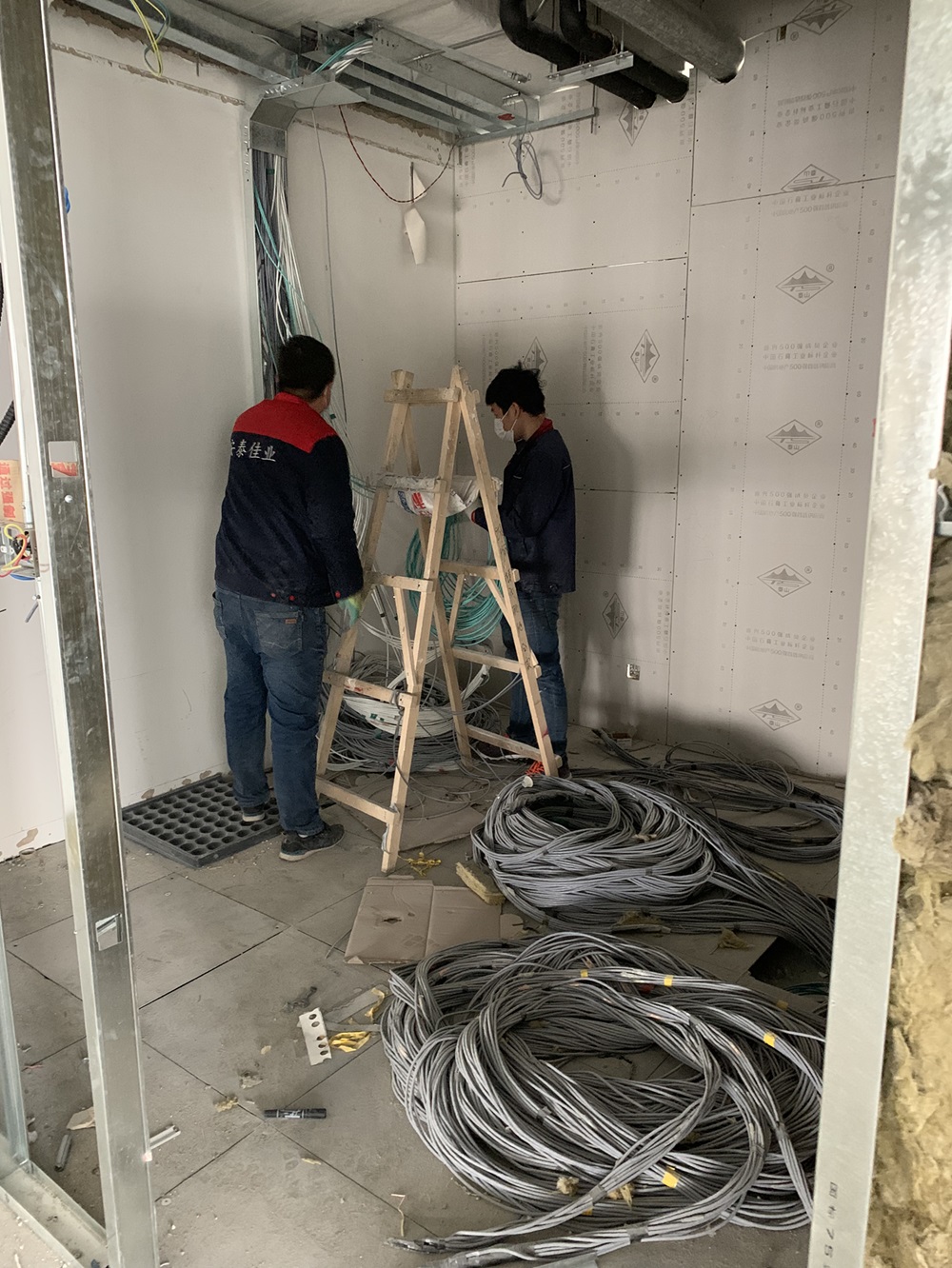

【機房基礎設施施工過程】
3.2.2 機柜及布線施工
布線標準：
全部采用六類非屏蔽雙絞線（CAT6 UTP），支持千兆到萬兆網絡
主干光纖采用OM4多模光纖，連接核心交換機與各樓層弱電間
施工規范：
強弱電分離走線，信號線與電源線間距≥30cm
線纜敷設橫平豎直，轉彎處預留彎曲半徑
每根線纜兩端統一采用“機柜號-配線架端口號-目的位置”三級標簽
機柜布局：
核心交換機機柜：部署主干網絡設備
服務器機柜：預留服務器安裝空間
配線機柜：集中管理所有出口線纜

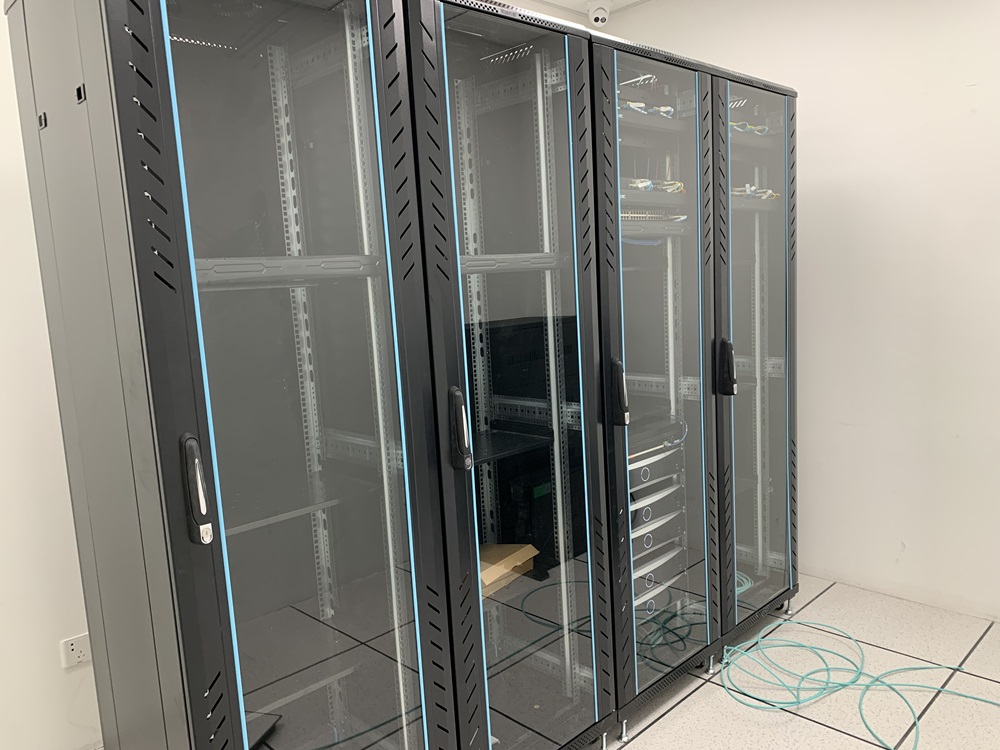

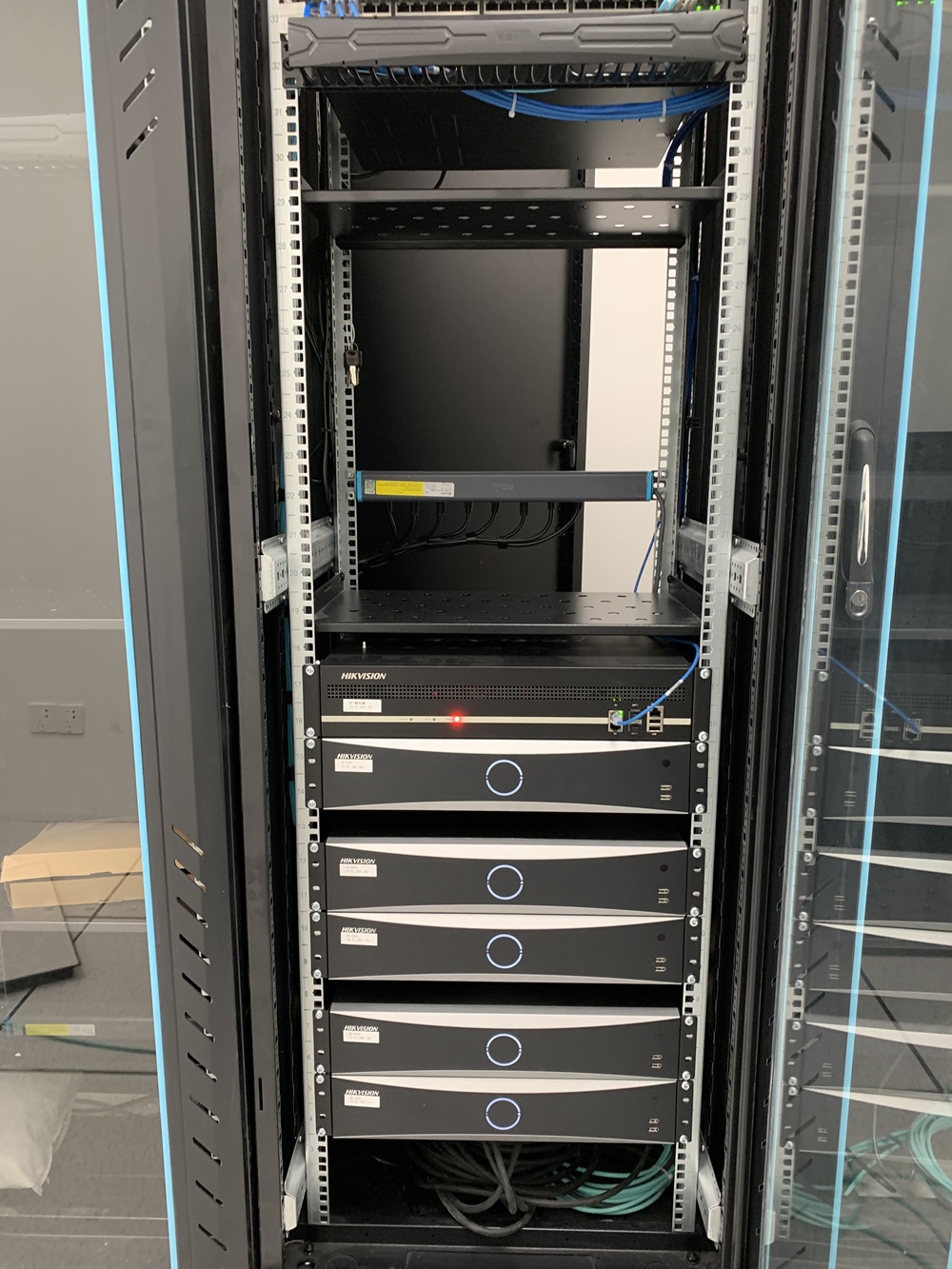

【新建機柜內部布線實拍】

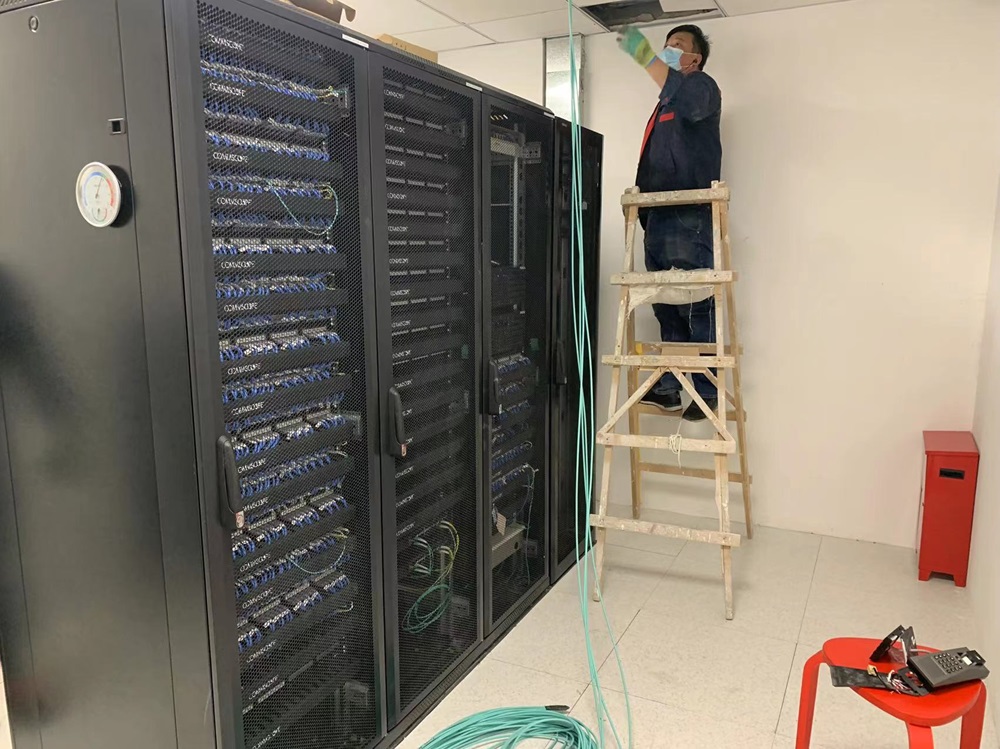

【機柜背部走線實拍】
3.2.3 供配電及散熱
部署UPS不間斷電源，保障斷電后網絡設備持續運行30分鐘以上
機柜間預留冷熱通道，確保散熱效率
配置機柜級PDU（電源分配單元），支持遠程監控

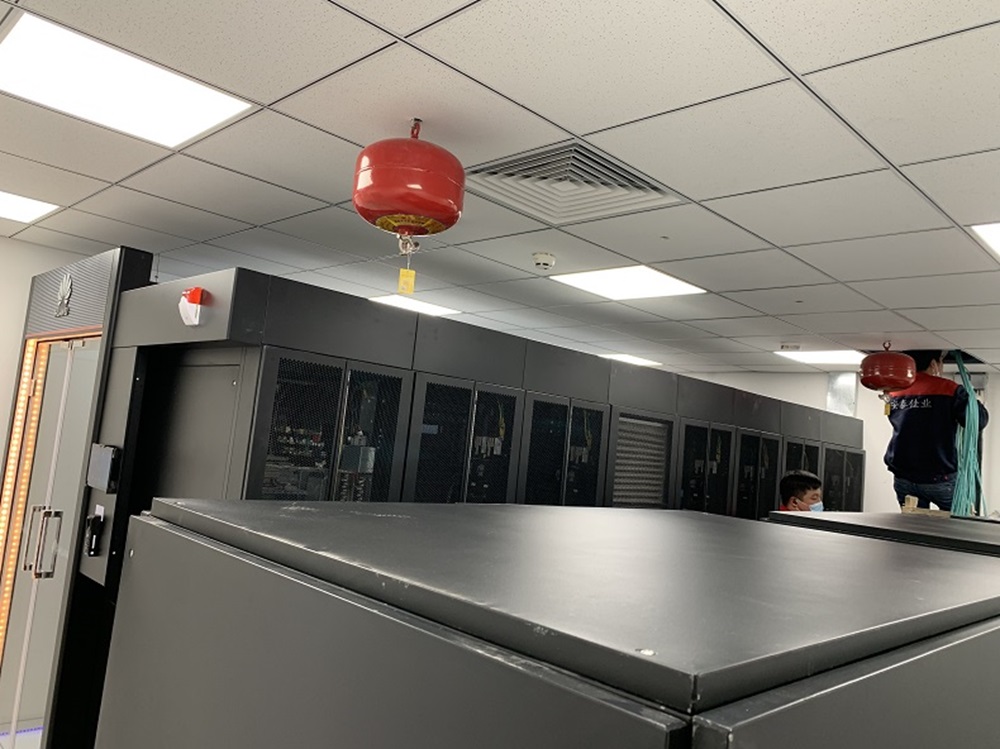

【機房配電及散熱設施】
3.2.4 交付文檔：
機房平面布局圖（含機柜、設備位置）
配線架端口對應表
全鏈路路由走向圖
鏈路測試報告（福祿克測試）

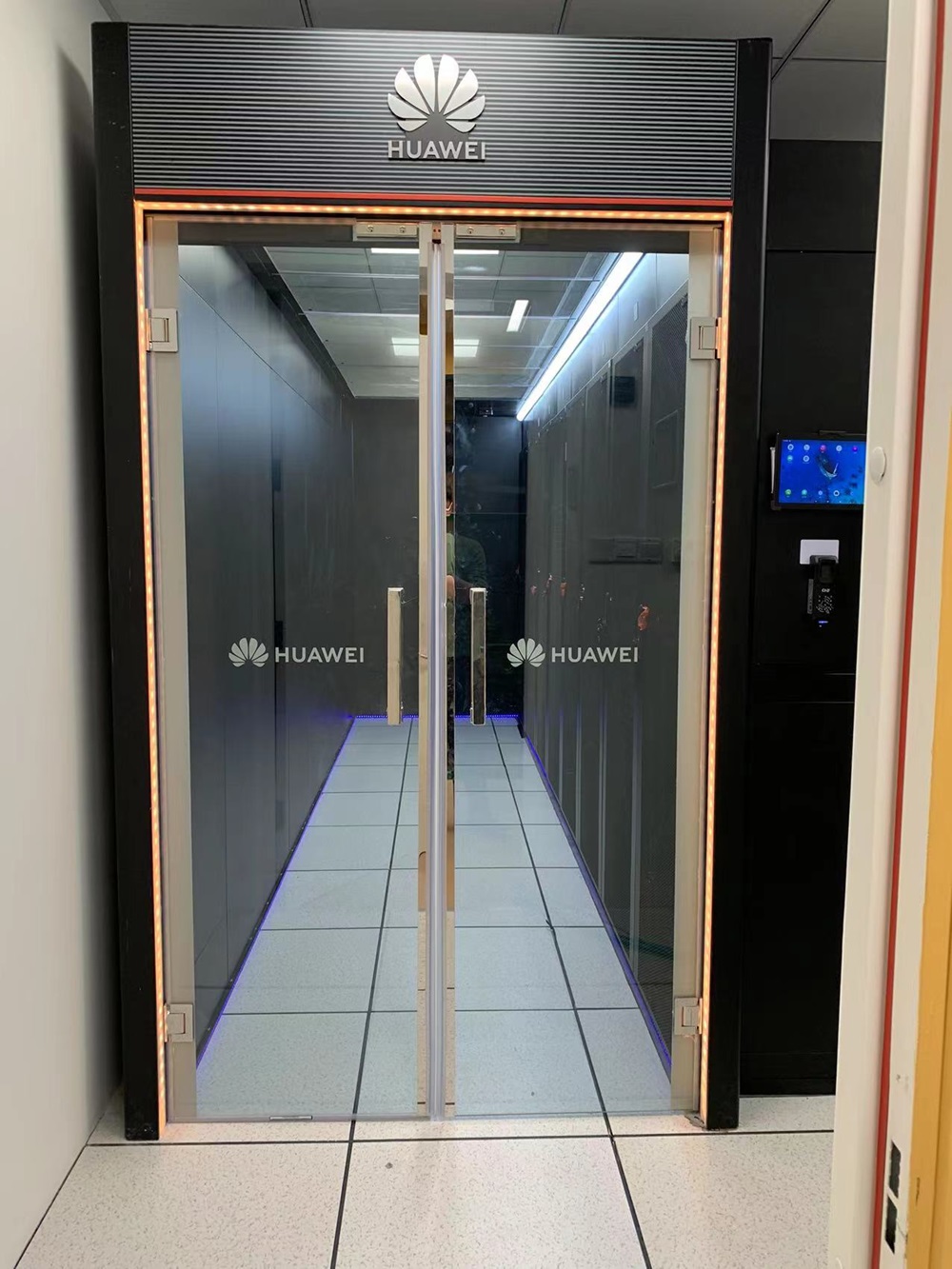

【新建機房全景】
四、客戶反饋
“從零建機房，我們擔心的是施工質量和后續維護。這次合作非常順利，施工團隊專業、規范，交付的文檔和標簽體系讓運維同事接手毫無壓力。”
伍、案例總結
本次小紅書新建機房綜合布線項目，我們實現了以下核心價值：
從零到一：高標準完成新建機房建設，為客戶打造了穩定、安全、可擴展的網絡核心
標準化施工：嚴格遵循GB50311綜合布線國家標準，線纜整齊、標簽規范
完整交付：圖紙+端口對應表+測試報告+運維手冊，交接無憂
可擴展預留：為未來3-5年的業務增長預留充足空間
零質量瑕疵：全部鏈路通過福祿克測試，交付即穩定運行
